要了解七類網線如何使用？需要掌握這四個問題：
1、什么是七類網線？
2、七類網線與六類網線有什么區別？
3、七類網線用什么水晶頭？如何制作7類網線水晶頭？
4、7類網線的應用場景？
帶著這四個問題，我們一起來看下。
我們?cè)陧?xiàng)目中用的最多就是超5類線了，對網絡要求高的單位布線會使用六類網線。
但是對于七類網線可能接觸的不多，它主要為了適應萬兆位以太網技術的應用和發展。但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線。

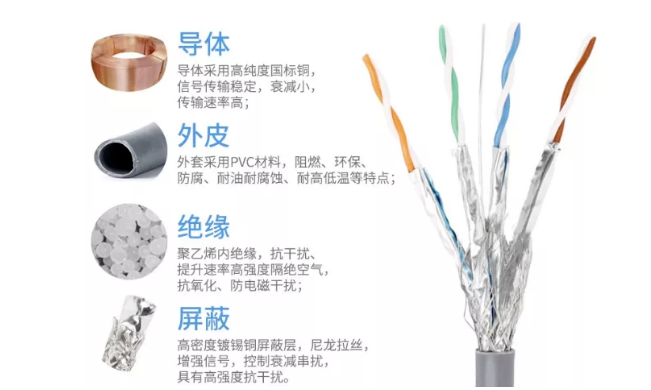

七類網線是一種8芯屏蔽線，和普通的屏蔽線不同，七類系統只基于屏蔽電纜。在七類線纜中，每一對線都有一個屏蔽層，四對線合在一起還有一個公共大屏蔽層。
七類系統可以提供至少500MHZ的綜合衰減對串?dāng)_比和600MHZ的整體帶寬。主要適用于萬兆以太網，是六類線和超六類線的2倍以上，傳輸速率可達10Gbps。
目前七類網線并沒有大量使用，主要是因?yàn)闃?biāo)準，接口都不統一，成本價格也很高，應用范圍不廣等原因。
二、7類線與超6類線的區別
超六類線：
最高傳輸頻率達500MHz,是六類線的兩倍，主要用于萬兆（10G)網絡，外表皮標注“CAT.6A”，此外，超六類網線支持10G以太網，在外觀上會有10Gigabit的類似標識；
6類線有兩種，一般單股裸銅絲直徑為23AWG，約等于0.573毫米，也有24AWG的6類線，粗度約為0.511毫米。
七類線：
七類線與超六類網線的性能接近，采用純銅8芯，擁有屏蔽層，性能更加強大，傳輸速率可以達到10Gbps，用于數據中心等場合。

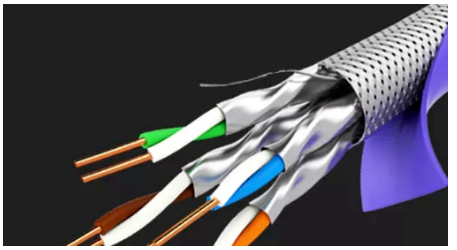

每對都有一個屏蔽層（一般為金屬箔屏蔽 ），然后8根芯外還有一個屏蔽層（一般為金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同。總屏蔽+ 線對屏蔽（一般為金屬箔屏蔽），七類線 S/FTP Cat.7(HSYVP-7) 最高傳輸頻率 600MHz，超七類線的傳輸頻率為1000MHz，七類完全支持萬兆。
七類線線芯使用的是直徑近 0.58mm 優質無氧銅為傳輸導體，比6類線稍粗一點點，選用化學發泡絕緣，極大提高了單根導體傳輸才能。
從網線的線芯來看，5類線、6類線，7類線，線芯的直徑都有所增加，使用的銅質越優質，傳輸?shù)乃俾试娇欤椒€(wěn)定。

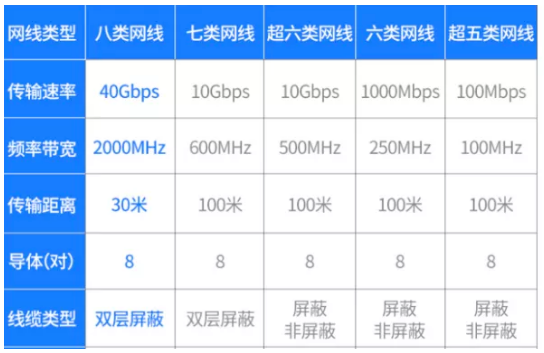

總結下來，就是下面這張圖：
這里有必要提下八類網線，跟七類網線一樣的是雙層屏蔽（SFTP），它擁有兩個導線對，2000MHz的超高寬屏，傳輸速率高達40Gb/s，但它最大傳輸距離僅有30m，故一般用于短距離數據中心的服務器、交換機、配線架以及其他設備的連接。雖然八類線傳輸距離短，但傳輸速率和頻率帶寬是遠遠超過其他類的。
三、7類線用什么水晶頭？如何制作水晶頭？
1、七類網線水晶頭
可以看到，七類網線水晶頭，帶有金屬屏蔽外殼。因?yàn)?類線采用的是單對屏蔽，然后再總屏蔽的結構，所以七類水晶頭是帶屏蔽的，夠更有效消除線對之間的串?dāng)_。
2、七類網線水晶頭制作
需要的工具：七類水晶頭、剝線刀、剪刀、七類網線鉗，測線儀。
這里面為了更加形象，我們通過一個視頻來詳細了解七類網線水晶頭的制作過程。
四、七類網線的應用場景
七類網線一般使用在有高速傳輸和高帶寬要求的場景，比如視頻會議、流媒體廣播、基于網絡的語音電話、網格計算和存儲網絡的場景中；由于適應于10/100/1000/10GBASE-TX以太網數據傳輸，所以也廣泛用在室內高要求的水平布線中；由于七類線超強的屏蔽功能，對于屏蔽機房及保密網的布線是很適合的。
